產品介紹

  • Mycenter HX250iG

Mycenter HX250iG

型號 : 臥式加工中心機


  • 適合需要四軸同動的小型零件高速、高精度加工。
  • 獲得2012年度GOOD DESIGN獎,有良好接近性的高速換盤系統,提高機械生產力。
  • AC11kW兩面拘束直結式主軸。
  • DD馬達驅動高速第四軸旋轉工作台(最小分度0.001°)。
  • 省設置空間設計。
  • 高速工具交換 ( Tool to Tool : 0.9 Sec)。
  • 直線軸可達60m / min進給速度,且不失定位精度(直線軸定位精度±2μ /全長、重複精度±1μ)。
  • 標準搭配熱變位補正系統IAC(Intelligent Advance Control)。
  • 堅持TGA(True Geometric Accuracy;真幾何精度)組裝,以主要零部件接觸面鏟花工程來達到機械直角度與平行度,不使用NC裝置補正。

機器能力



Mycenter-HX250iG

X軸移動量 (動柱左右)

305mm

Y軸移動量 (主軸頭上下)

305mm

Z軸移動量 (工作台前後)

330mm

X軸定位速度

60000mm / min

Y軸定位速度

60000mm / min

Z軸定位速度

60000mm / min

B軸分度速度

108000° / min (300min-1)

工作盤作業面積

254mm × 254mm

主軸轉速

150 ~ 15000min-1 [30000min-1]

主軸錐度

NST No.30 (HSK-E40)

 刀具交換時間 (Tool to Tool / Min.Chip to Chip)

0.9 /2.8 sec

XYZ軸定位精度

±0.002mm / 全行程

XYZ軸重複精度

±0.001mm

工作盤數量

2

工作盤交換速度

7.9 sec

: [ ]內數值為選配。

以上規格可能因廠商改良機種而有所不同,須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡。

sctexco@sunchintex.com.tw


相關連結


相關產品

Mycenter HX300iG

Mycenter HX300iG

Mycenter-HX1000i

Mycenter-HX1000i

Mycenter-HX1250i

Mycenter-HX1250i

Mycenter HX500iG

Mycenter HX500iG

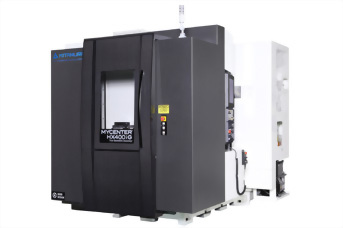

Mycenter HX400iG
