  • Mycenter HX500iG

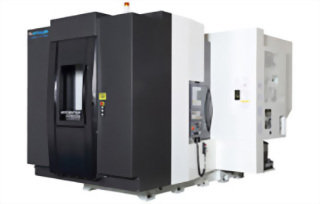

Mycenter HX500iG

型號 : 臥式加工中心機


  • 適合多種少量生產。
  • 有良好接近性的高速換盤系統,提高機械生產力。
  • 兩面拘束齒輪驅動式BBT50主軸12,000rpm (AC40kW / 15min)或8,000rpm
  • 兩面拘束齒輪驅動式BBT40主軸20,000rpm (AC22k W / 15min)
  • DD馬達驅動高速第四軸旋轉工作台 (最小分度0.001°)
  • 加厚熱處理層的高吸震性高剛性硬軌滑道面。
  • XY軸採取高剛性雙螺桿雙馬達驅動,且有雙馬達同時定位。
  • 直線軸可達60m / min進給速度,且不失定位精度(直線軸定位精度±2μ / 全長、重複精度±1μ)
  • 標準搭配XYZB軸光學尺與熱變位補正系統IAC(Intelligent Advance Control)
  • 堅持TGA(True Geometric Accuracy;真幾何精度)組裝,以主要零部件接觸面鏟花工程來達到機械直角度與平行度,不使用NC裝置補正。

機器能力



Mycenter-HX500iG

X軸移動量 (動柱左右)

870mm

Y軸移動量 (主軸頭上下)

800mm

Z軸移動量 (工作台前後)

930mm

X軸定位速度

60000mm / min

Y軸定位速度

60000mm / min

Z軸定位速度

60000mm / min

B軸分度速度

 43200° / min (120min-1)

工作盤作業面積

500mm × 500mm

主軸錐度

NST No.40 [HSK-A63]

NST No.50 [HSK-A100]

主軸驅動方式

齒輪驅動

主軸轉速

20 ~ 20000min-1

35 ~ 12000min-1

刀具交換時間 (Tool to Tool / Min.Chip to Chip)

1.3 / 3.8 sec

2.1 / 4.8 sec

XYZ軸定位精度

±0.002mm / 全行程

XYZ軸重複精度

±0.001mm

工作盤數量

2

工作盤交換速度

8.8 sec

註: [ ]內數值為選配


以上規格可能因廠商改良機種而有所不同,須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡
