產品介紹

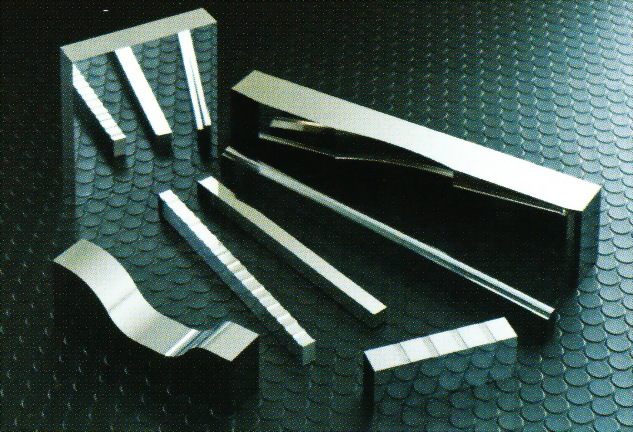

  • SGC Sample

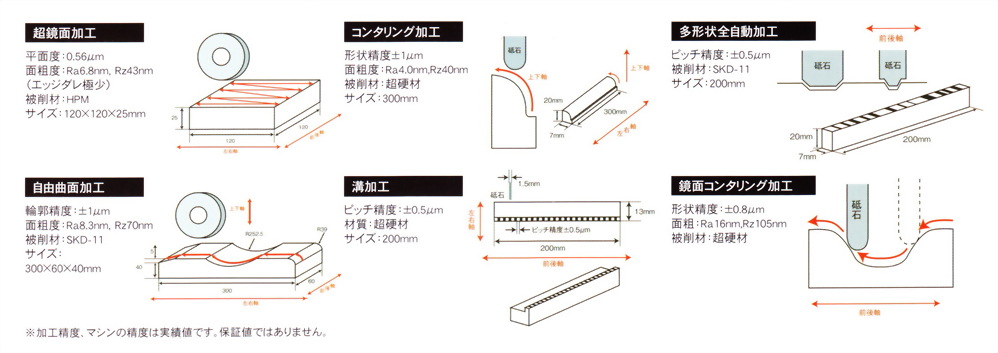

  • SGC Process

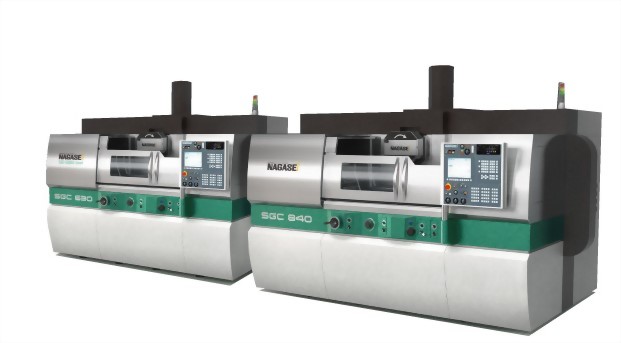

  • 次微米級成形平面研磨機 SGC series

次微米級成形平面研磨機 SGC series

型號 : SGC series


  • 最小設定單位達0.1μm。
  • 依照需全選配可以完成超平面及超鏡面加工、同動輪廓研磨加工、成行研磨加工。
  • 依照需求有油靜壓等各種滑道面設計可供選擇。


機器能力



SGC-525

SGC-630α

SGC-630

SGC-63

SGC-64

電磁夾頭尺寸

540mm × 250mm

600mm × 300mm

600mm × 300mm

600mm × 300mm

600mm × 400mm

工作台移動量 (左右 × 前後)

695mm × 270mm

800mm × 350mm

800mm × 350mm

750mm × 340mm

750mm × 440mm

工作台上方到主軸中心距離

460mm

530mm [620mm]

360mm

500mm

500mm

上下最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

前後最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

砂輪尺寸 (外徑 × 寬度 × 內徑)

Φ205mm × 19mm × Φ50.8mm

Φ200~305mm × 25~38mm × Φ127mm

Φ255~305mm × 38mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm


機器能力



SGC-840α

SGC-93

SGC-94

SGC-95

SGC-96

電磁夾頭尺寸

540mm × 250mm

900mm × 300mm

900mm × 400mm

905mm × 500mm

905mm × 600mm

工作台移動量 (左右 × 前後)

1000mm × 450mm

1095mm × 340mm

1095mm × 440mm

1200mm × 560mm

1200mm × 660mm

工作台上方到主軸中心距離

620mm [710mm]

500mm

500mm

855mm

855mm

上下最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

前後最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

砂輪尺寸 (外徑 × 寬度 × 內徑)

Φ200~305mm × 25~38mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm


機器能力



SGC-103

SGC-104

SGC-123

SGC-125

SGC-126

電磁夾頭尺寸

1000mm × 300mm

1000mm × 400mm

1200mm × 300mm

1200mm × 500mm

1200mm × 600mm

工作台移動量 (左右 × 前後)

1000mm × 300mm

1200mm × 440mm

1499mm × 340mm

1500mm × 560mm

1500mm × 660mm

工作台上方到主軸中心距離

490mm

490mm

500mm

855mm

855mm

上下最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

前後最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

砂輪尺寸 (外徑 × 寬度 × 內徑)

Φ355/305mm × 38mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm


機器能力



SGC-127

SGC-135

SGC-154

SGC-155

SGC-156

電磁夾頭尺寸

1200mm × 700mm

1300mm × 500mm

1500mm × 400mm

1500mm × 500mm

1500mm × 600mm

工作台移動量 (左右 × 前後)

1500mm × 760mm

1600mm × 560mm

1700mm × 440mm

1800mm × 560mm

1800mm × 660mm

工作台上方到主軸中心距離

855mm

855mm

490mm

855mm

855mm

上下最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

前後最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

砂輪尺寸 (外徑 × 寬度 × 內徑)

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm

機器能力



SGC-158

SGC-1510

SGC-203

SGC-205

SGC-206

電磁夾頭尺寸

1500mm × 800mm

1500mm × 1000mm

2000mm × 300mm

2000mm × 500mm

2000mm × 600mm

工作台移動量 (左右 × 前後)

1800mm × 860mm

1950mm × 100mm

2200mm × 340mm

2300mm × 560mm

2300mm × 660mm

工作台上方到主軸中心距離

855mm

1375mm

490mm

855mm

855mm

上下最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

前後最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

砂輪尺寸 (外徑 × 寬度 × 內徑)

Φ510mm × 50mm × Φ127mm

Φ305/510mm × 50mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm

機器能力



SGC-208

SGC-256

SGC-304

SGC-308

SGC-3010

電磁夾頭尺寸

2000mm × 800mm

2500mm × 600mm

3000mm × 400mm

3000mm × 800mm

3000mm × 1000mm

工作台移動量 (左右 × 前後)

2300mm × 860mm

2800mm × 660mm

3200mm × 440mm

4250mm × 860mm

3300mm × 1060mm

工作台上方到主軸中心距離

855mm

855mm

490mm

1220mm

1035mm

上下最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

前後最小設定單位

0.1μm

0.1μm

0.1μm

0.1μm

0.1μm

砂輪尺寸 (外徑 × 寬度 × 內徑)

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ355/305mm × 38mm × Φ127mm

Φ305/510mm × 50mm × Φ127mm

Φ355~510mm × 50mm × Φ127mm

機器能力



SGC-338

SGC-358

SGC-408

電磁夾頭尺寸

3300mm × 800mm

3500mm × 800mm

4000mm × 800mm

工作台移動量 (左右 × 前後)

3650mm × 860mm

4000mm × 760mm

4000mm × 860mm

工作台上方到主軸中心距離

1220mm

1220mm

1220mm

上下最小設定單位

0.1μm

0.1μm

0.1μm

前後最小設定單位

0.1μm

0.1μm

0.1μm

砂輪尺寸 (外徑 × 寬度 × 內徑)

Φ355~510mm × 50mm × Φ127mm

Φ355~510mm × 50mm × Φ127mm

Φ355~510mm × 50mm × Φ127mm

註: [ ]內數值為選配


以上規格可能因廠商改良機種而有所不同,須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡
