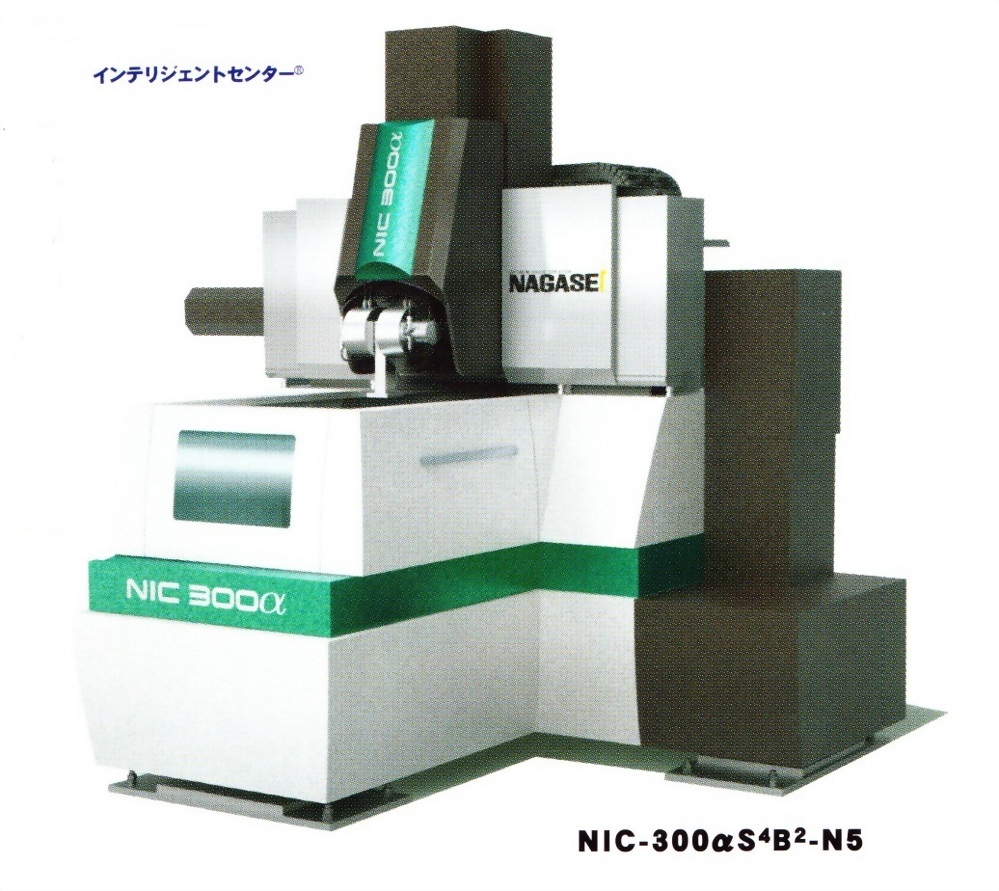

奈米級細微形狀加工機 NIC series

型號 : NIC series


  • 以追求零轉印誤差的模具加工為目的開發的加工機。
  • 最小設定單位達1nm。
  • X軸、Y軸、Z軸、工作台旋轉、刀具轉向軸標準為油靜壓設計。
  • 適合導光板等各種光學薄膜、mirco lens array、球面與非球面鏡片的模具加工。


機器能力



NIC-300α

 NIC-300

NIC-700

NIC-1408

NIC-1509

NIC-1609

電磁夾頭尺寸

Φ350mm

Φ350mm

  Φ600mm

1400mm × 800mm

1500mm × 900mm

1650mm × 900mm

工作台作業面積

400mm × 400mm

400mm × 400mm

700mm × 700mm

1400mm × 800mm

1500mm × 900mm

1650mm × 900mm

直線軸最小設定單位

1nm

1nm

1nm

1nm

1nm

1nm

 旋轉軸最小設定單位

0.000001° [0.000002°]

 0.000001°

0.000001°

0.000001°

0.000001°

0.000001°

註: [ ]內數值為選配。

以上規格可能因廠商改良機種而有所不同,須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡
