產品介紹

  • 光學

光學

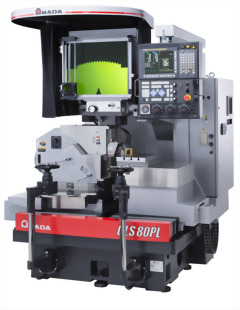

型號 : GLS series


  • 高速往復驅動的高精度砂輪升降台,實現80 mm的升降行程(最大)和600 min-1的高速往復驅動(有行程限制)。
  • 安裝高精度、高速度、低發熱主軸(TC-20)達到更高一個層次的鏡面加工。
  • 採用LED規格,相對於燈泡,LED壽命較長、電費較省、燈泡損壞導致的故障時間縮短,運轉的成本達到大幅度降低而生產效率提高。
  • LED影像的邊緣鮮明,誤差辨別進行容易,加工品質和加工精度提高了。




機器能力


GLS-5P

GLS-5T

控制軸

4軸(同時2軸)

昇降台移動行程

0~80mm

0~155mm

反轉速度

30~600 min-1

30~400 min-1

前放角/側放角

 -1~2゜/±3゜

 -2~20゜/±15゜

砂輪轉速

2000~20000 min-1

1000~6000 min-1

     砂輪尺寸(外徑×寬度×內徑)

        φ65~100mm×4~6mm×φ22.23mm

         φ120~180mm×3~10mm×φ31.75mm



機器能力


            GLS-80P

           GLS-80PL

           GLS-150G

         GLS-150GL

昇降台移動行程

0~80mm

0~155mm

反轉速度

30~600 min-1

30~400 min-1

前放角/側放角

-1~+-3゜/±2゜

-2~20゜/±15゜

砂輪轉速

   高速式樣(TC-20)

2000~20000 min-1

低速式樣(TS-6)

-

1000~6000 min-1

 砂輪尺寸

(外徑×寬×內徑)

高速式樣(中徑)

φ65~100mm×4~6mm×φ22.23mm

低速式樣(大徑)

-

    φ120~180mm×3~10mm×φ31.75mm


以上規格可能因廠商改良機種而有所不同,須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡sctexco@sunchintex.com.tw
