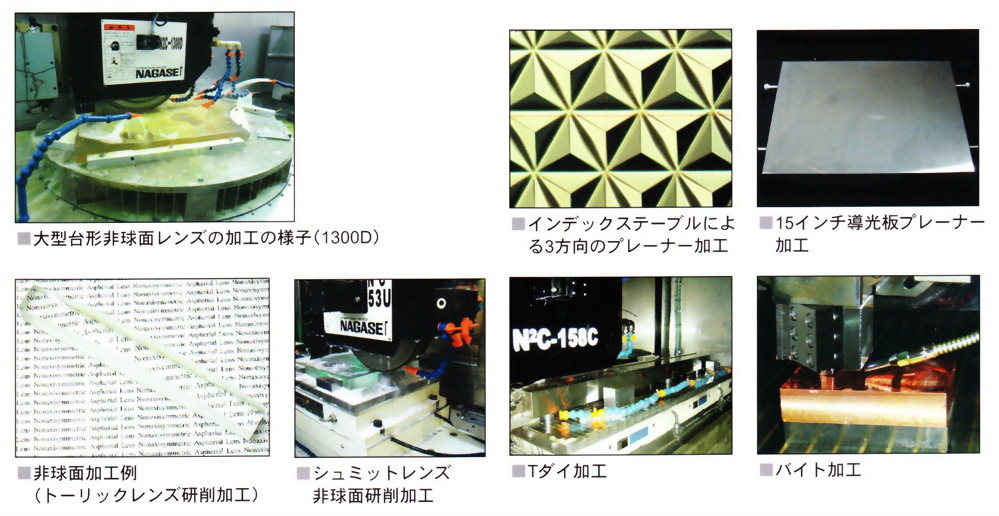

  • N2C Sample

次微米級形狀加工機 N2C series

型號 : N2C series


  • 以追求零誤差加工為目的開發的加工機。
  • 有鞍座型式N2C-U及動柱型式N2C-C。
  • 最小設定單位達10nm (精密型式為1nm),重複精度達10nm以下。
  • X軸、Y軸、Z軸、主軸標準為油靜壓設計。
  • 適合中面積到大型工件的超精密非球面、超精密平面、成形加工。


機器能力



N2C-53U

N2C-104C

N2C-125C

N2C-156C

N2C-158C

N2C-1400D

電磁夾頭尺寸

  500mm × 300mm

1000mm× 400mm

1200mm × 500mm

1500mm × 600mm

1500mm × 800mm

Φ1400mm

工作台移動量 (左右 × 前後)

750mm × 330mm

1200mm× 440mm

1400mm × 560mm

1800mm × 660mm

1800mm × 860mm

2000mm× 1000mm

工作台上方到主軸中心距離

450mm

490mm

720mm

855mm

855

690mm

上下最小設定單位

10nm [1nm]

10nm [1nm]

10nm [1nm]

10nm [1nm]

10nm [1nm]

10nm [1nm]

前後最小設定單位

10nm [1nm]

10nm [1nm]

10nm [1nm]

10nm [1nm]

10nm [1nm]

10nm [1nm]

砂輪尺寸 (外徑 × 寬度 × 內徑)

Φ255mm × 19mm × Φ50.8mm

Φ355/305mm × 38mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm

Φ510mm × 50mm × Φ127mm

: [ ]內數值為選配。


以上規格可能因廠商改良機種而有所不同,須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡
