XY series
|
機械能力 |
|||||
|

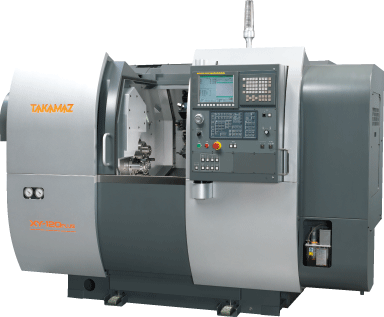

XY-120PLUS |

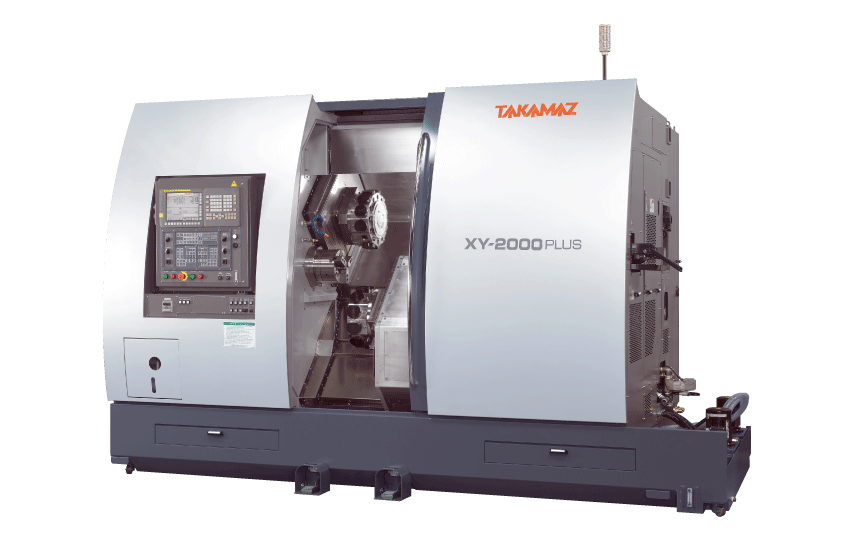

XY-2000PLUS |
||||
|
主軸 |
副主軸 |
主軸 |
副主軸 |
||
|
夾頭尺寸 |
彈性夾頭，6inch |
彈性夾頭，5inch |
8inch |
||
|
主軸軸承內徑 |
φ85(φ100)mm |
φ65mm |
φ100(φ120)mm |
φ100mm |
|
|
主軸轉速 |
Max.5000min-1(4000) |
Max.5000min-1 |
Max.4000min-1 |
||
|
刀架形狀 |
12角刀塔、24ST |
12角刀塔 |
|||
|
最大行程 |
X1:150mm Z1:330mm Y:+-35mm X2:150mm Z2:440mm |
X1:175mm Z:510mm Y:+-40mm |
X:175mm Z:510mm A:570mm |
||
|
快進速度 |
X1:18 Z1:24 Y:+-12 X2:18 Z2:18m/min |
X:18 Z:24 Y:12 m/min |
X:18 Z:24 A:30 m/min |
||
|
動力刀具能力 |
铣磨 |
φ13mm |
φ16mm |
||
|
絲錐 |
M8mm |
M16mm |
|||
以上規格可能因廠商改良機種而有所不同，須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡
