  • HM75
  • HM75

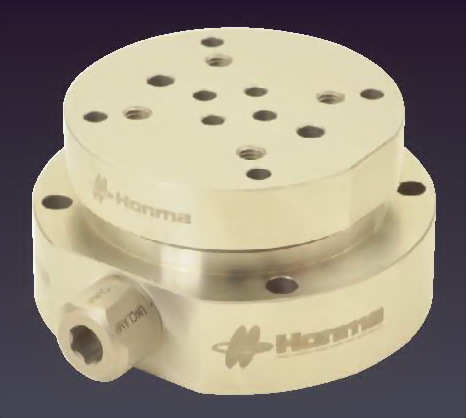

快速換模系統

型號 : HM-Φ75

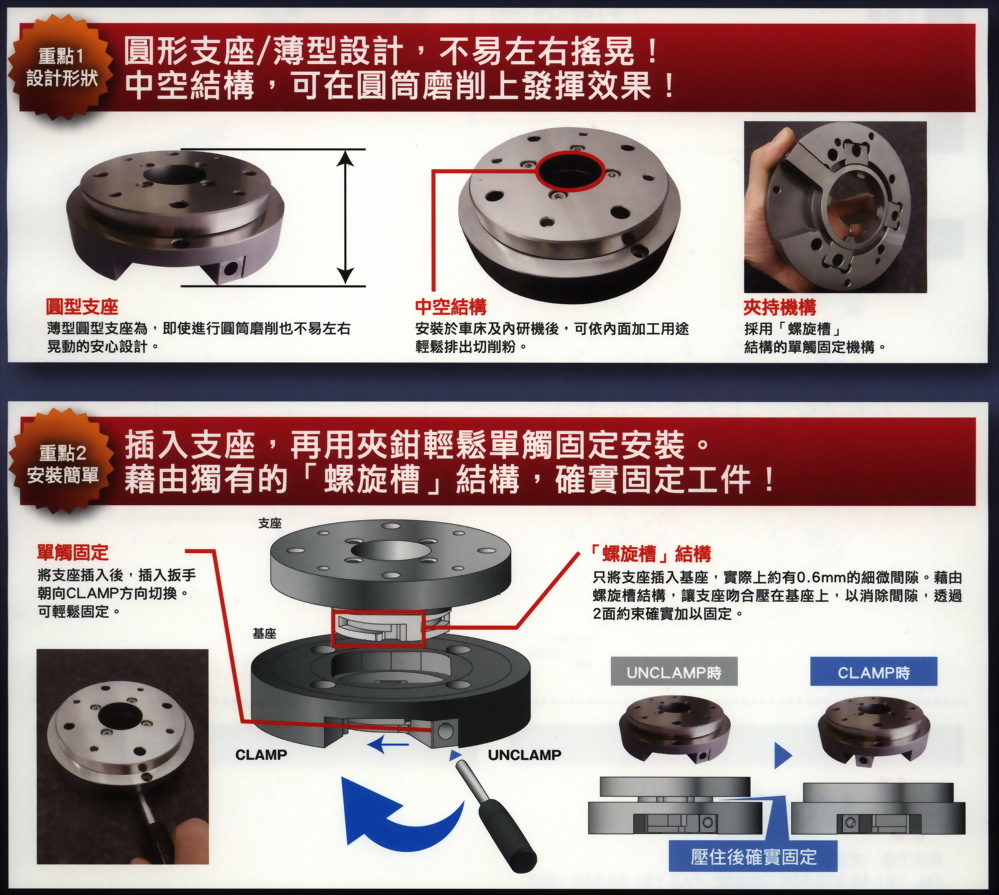

  • 高重複位置精度(180°的2方向分度1μ以下、單一方向0.5μ以下)。
  • 嵌入、鎖緊二步驟,快速工件換模定位。
  • 基座與支座採兩面拘束結合,高精度高剛性,可以用於重機械加工等等。
  • 可自由組合安裝置各種車床、銑床、磨床等工作機械。


規格



HM-Φ75

支座固定面面積

Φ75mm

支座尺寸

Φ75mm × 27mm

基座尺寸

Φ89mm × 30mm

組裝後尺寸

Φ89mm × 45mm

材質

特殊不鏽鋼

重複位置精度

180°2方向分度0.001mm以下



以上規格可能因廠商改良機種而有所不同,須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡
