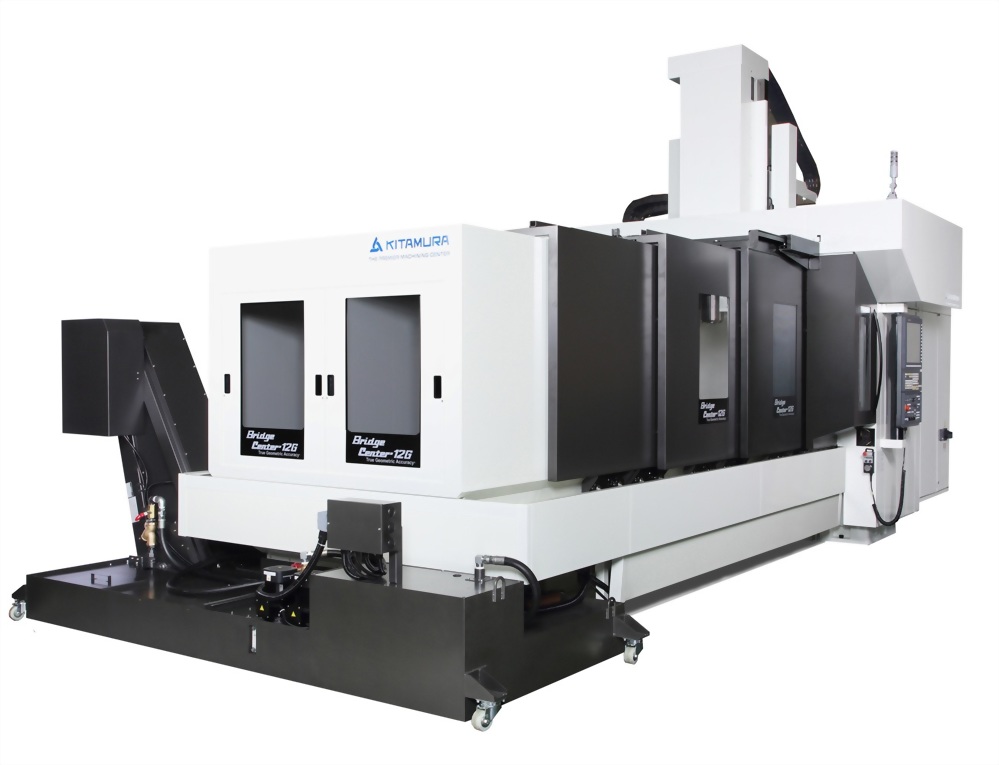

Bridgecenter-12G
工作台尺寸: 1,370 x 3,500mm
- 加厚熱處理層的高吸震性高剛性硬軌滑道面。
- 使用齒輪變速低轉速高扭力、高轉速高輸出的兩面拘束BBT-50主軸，高扭力重切削到高速精修加工都可勝任。
- 可追加第四軸第五軸，達到四軸同動或五軸同動加工。
- 全軸軸可達24m / min進給速度，且不失定位精度(直線軸定位精度±2μ / 全長、重複精度±1μ、加工真圓度2μ)。
- 標準搭配X、Y、Z軸光學尺與熱變位補正系統IAC(Intelligent Advance Control)。
- 堅持TGA(True Geometric Accuracy；真幾何精度)組裝，以主要零部件接觸面鏟花工程來達到機械直角度與平行度，不使用NC裝置補正。
- 北村機械45年經驗製造門型構造機械，機台本身佔地省空間的同時，適合大工件和難切削材加工。
|
機器能力 |
|
|
|
BRIDGEcenter-12G |
|
X軸移動量(工作台左右) |
3050mm |
|
Y軸移動量(鞍座前後) |
1615mm |
|
Z軸移動量(主軸頭上下) |
800mm |
|
X軸定位速度 |
24000mm / min |
|
Y軸定位速度 |
24000mm / min |
|
Z軸定位速度 |
24000mm / min |
|
工作盤作業面積 |
1370mm × 3500mm |
|
主軸轉速 |
35 ~ 12000min-1 |
|
主軸錐度 |
NST. No. 50 |
|
刀具交換時間(Tool to Tool / Min.Chip to Chip) |
6.6 / 15sec |
|
X、Y、Z軸定位精度 |
±0.002mm /全行程 |
|
X、Y、Z軸重複精度 |
±0.001mm |
以上規格可能因廠商改良機種而有所不同，須以本公司實際報價時的規格為準。欲知詳細規格歡迎與本公司聯絡
