STRATO-Apex Series
l 為了提高機身高剛性而重新設計了機身結構，以確保高速、高精度測量。
l 通過新開發的高剛性結構設計結合新開發的補償技術，使高性能掃描測量得以實現。
l 超高精度線性尺為各軸提供更高解析度、精度，及其他的整體性能。
l 除震台為標準配備。
STRATO-Apex 574
|
機械能力 |
||
|
STRATO-Apex 574 |
||
|
測定範圍 |
X軸 |
500mm |
|
Y軸 |
700mm |
|
|
Z軸 |
400mm |
|
|
移動方式 |
各軸均是空氣軸承(靜壓空氣軸承) |
|
|
驅動速度 |
CNC模式 |
移動速度各軸8~300mm/s (最大合成速度519mm/s) |
|
（測定速度）Measuring Speed 1∼3mm/s |
||
|
J/S模式 |
（移動速度）Moving Speed 0∼80mm/s |
|
|
（測定速度）Measuring Speed 0∼3mm/s |
||
|
（微動速度）Fine Speed 0.05mm/s |
||
|
驅動加速 |
各軸1330mm/s²（最大合成加速度2310mm/s²） |
|
|
測量方式 |
線性編碼器 |
|
|
最小顯示值 |
0.00005mm |
|
|
載物台 |
材質 |
花崗岩 |
|
大小(載物面) |
676×1420mm |
|
|
工件固定方法 |
M8×1.25 |
|
|
工作物 |
最大高度 |
560mm |
|
最大質量 |
180kg |
|
重複精度 單位（μm）
|
使用測頭 |
重複精度 |
|
|
ISO 10360-2: 2009 (JIS B 7440-2: 2013) |
SP25M |
R0, MPL=0.7 |
STRATO-Apex 700/900 系列
|
機械能力 |
|||||
|
STRATO-Apex 776 |
STRATO-Apex 7106 |

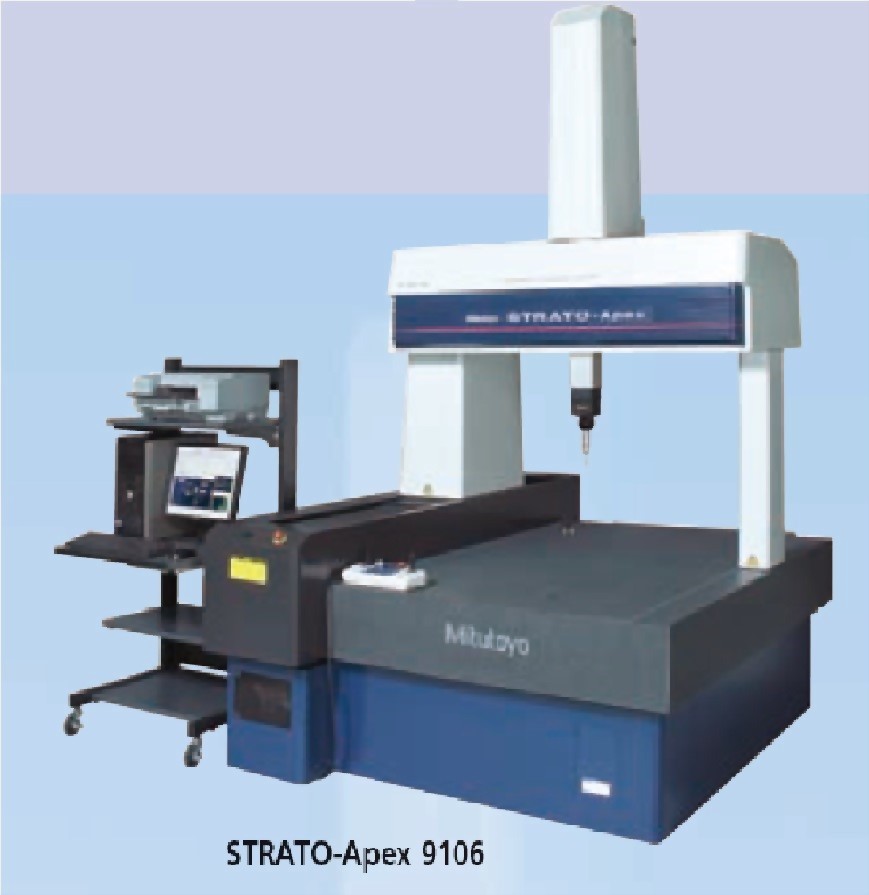

STRATO-Apex 9106 |
STRATO-Apex 9166 |
||
|
測定範圍 |
X軸 |
700mm |
900mm |
||
|
Y軸 |
700mm |
1000mm |
1600mm |
||
|
Z軸 |
600mm |
||||
|
移動方式 |
各軸均是空氣軸承(靜壓空氣軸承) |
||||
|
驅動速度 |
CNC 模式 |
移動速度各軸8∼300mm/s （最大合成速度 519mm/s） |
|||
|
（測定速度）Measuring Speed 1∼3mm/s |
|||||
|
J/S 模式 |
（移動速度）Moving Speed 0∼80mm/s |
||||
|
（測定速度）Measuring Speed 0∼3mm/s |
|||||
|
（微動速度）Fine Speed 0.05mm/s |
|||||
|
驅動加速度 |
各軸1500mm/s² （最大合成加速度2598mm/s² ） |
||||
|
測量方式 |
線性編碼器 |
||||
|
最小顯示值 |
0.00002mm |
||||
|
載物台 |
材質 |
花岡岩 |
|||
|
大小(載物面) |
862×1420mm |
862×1720mm |
1062×1720mm |
1062×2320mm |
|
|
工件固定 方法 |
M8×1.25 |
||||
|
工作物 |
最大高度 |
770mm |
|||
|
最大質量 |
500kg |
800kg |
800kg |
1200kg |
|
重複精度 單位（μm）
|
使用測頭 |
重複精度 |
|
|
ISO 10360-2: 2009 (JIS B 7440-2: 2013) |
SP25M |
R0, MPL=0.8 |
STRATO-Apex 1600 系列
|
機械能力 |
|||||
|
STRATO-Apex 162012 |
STRATO-Apex 162016 |
STRATO-Apex 163012 |
STRATO-Apex 163016 |
||
|
測定範圍 |
X軸 |
1600mm |
|||
|
Y軸 |
2000mm |
3000mm |
|||
|
Z軸 |
1200mm |
1600mm |
1200mm |
1600mm |
|
|
測長方式 |
線性編碼器 |
||||
|
驅動速度 |
CNC 模式 |
(移動速度)各軸8∼350mm/s （最大合成速度 606mm/s） |
|||
|
（測定速度）1∼3mm/s |
|||||
|
J/S 模式 |
（移動速度）0∼80mm/s |
||||
|
（測定速度0∼3mm/s |
|||||
|
（微動速度）0.05mm/s |
|||||
|
驅動加速度 |
各軸780mm/s² （最大合成加速度2598mm/s² ） |
||||
|
最小顯示值 |
0.00005mm |
||||
|
移動方式 |
各軸都是空氣軸承(靜壓空氣軸承) |
||||
|
載物台 |
材質 |
花岡岩 |
|||
|
大小(載物面) |
1850×3280mm |
1850×4280mm |
|||
|
工件固定 方法 |
M8×1.25 |
||||
|
工作物 |
最大高度 |
1350mm |
1750mm |
1350mm |
1750mm |
|
最大質量 |
3500kg |
4000kg |
|||
重複精度 單位（μm）
|
使用測頭 |
重複精度 |
|
|
ISO 10360-2: 2009 (JIS B 7440-2: 2013) |
SP25M |
R0, MPL=2.5 |
